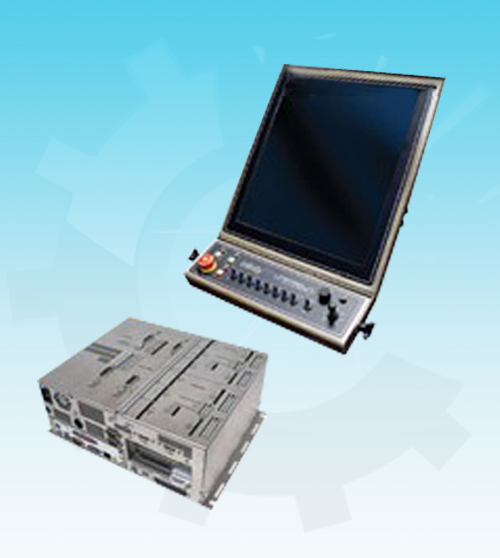

Ünite Özellikleri
* Otomatik referans alma
* Başlangıç noktasını tanıtma
* Ofline Auto nesting (Değişik şekilleri plaka üzerine minimum fire verecek şekilde
yerleştirme işlemini yapar.)
* Parçalar arası köprü metodunu kullanarak kesim yapabilme
* On board nesting kontrolör üzerinde standart (Grid nesting)
* Tabaka hizalama (Makineye paralel olarak konulmayan plakaları hizalamaya yarar)
* Microsoft Windows XP alt tabanlı yazılıma sahiptir.
* CNC üzerinde 50 adet hazır makro
* I/O 'lar kontrolör üzerindeki PLC yazılımı ile kontrol edilir
* Linatrol cut yazılımı DXF ve DWG dosyalarını okuyabilir
* DXF dosyasındaki çizimde oluşan hataları düzeltme özelliğine sahiptir.
* Kesim esnasında kaldığı noktadan tekrar kesime başlayabilir
* Kesim esnasında durdurulup istenilen parçaya gönderilerek kesim yapılabilir
* Kesim esnasında kesilen parçanın koordinatını değiştirme
* Software üzerinde simülasyon işlemini yaptırarak eğer programda bir hata yapıldıysa
önceden görebiliyoruz
* Üzerinde 5 farklı otomatik sıralama metodu bulunmaktadır. Eğer bunlarla yapılan
sıralama beğenilmezse manuel sıralama metodu kullanılabilir.
* Software üzerinde programın kesim süresi, kesim alanı ve oluşacak fire otomatik olarak
hesaplanır
* Kontrolden dört ayrı referans noktası tanıtabiliriz
* Program başlangıç koordinatını hafızaya alma özelliğine sahiptir. Elektrik kesintisi olmuş
olsa dahi daha sonra aynı noktadan kesime başlayabilir
* Kontrolör üzerine 8 adet istasyon bağlanabilir
* Kontrolör üzerine 45 adet servo motora kadar Servo motor bağlamayı destekler.
* Kontrolör 3G ivmelenmeye kadar kontrol hakimiyetine sahiptir
* 19'' Sanayi tipi paslanmaz kasalı LCD ekrana sahiptir
* LCD ekranın kalibrasyonunu yapabilme
* 7 adet USB, 3 adet RS232, 1 adet RS422 ve 2 adet Network bağlantı soketi
* Konrolör üzerindeki Operatör panelde bulunan (Estop, Cnc start/stop, Program start,
Program stop, Torch up/down, 8 yönlü joystick, Hız potansiyometresi ) opsiyonlar
yardımıyla operatörün makineye hakimiyeti kolaylaştırılmıştır
* Digital sürücülerin ayarlarını kontrolör üzerindeki PLC yazılımından yapabiliyoruz
* 3.5g'ye kadar olan ivmelenmeleri destekler
* 80GB Harddisk
* SXGA Grafik
* Intel Celeron 2GHz İşlemci
* Çalışma gerilimi 115V
* 240V AC /50
* 60Hz 250Va
* Cnc üzerinde kolayca program yapılabilmektedir
* Software üzerinde kolayca yerleştirme, parçalar arasında köprü kurma, remnant özelliği,
giriş
* çıkış noktalarını ayarlama, sıralama düzenini değiştirme, kesim yönünü değiştirme,
aynalama ve döndürme, başlangıç noktası değiştirme, iç ve dış konturu yer değiştirme,
program üzerinde simülasyon yapabilme,

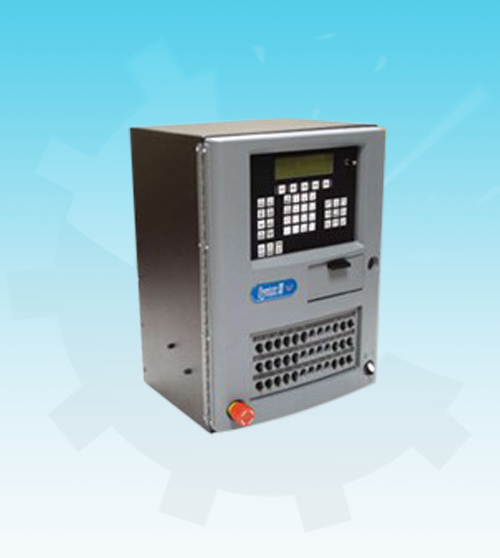

LNYX CONTROL UNIT
Lynx Kontrol Ünitesi Özellikleri
Donanım Özellikleri :
*Çift mikro işlemci sistemi
*512 KB pil destekli program hafızası
*Bütün setup ayarları için değişmez veri bankası
*Bütünleştirilmiş operasyon (CNC, İzleyici ve Kesim kontrolleri)
*240x64 piksel, 8 satır x 40 karakter LCD grafik ekranı
*Optik olarak izole edilmiş RS-232C Port , 19.2 K'ya kadar aktarım hızları
*Optik olarak izole edilmiş oksijen ve plazma kesme arayüzü
*Optik olarak izole edilmiş izleyici ve enkoder girişleri
Kesim Kontrol Operasyonları :
*Gaz kontrol selonoidleri ve torch sensorlerini başka bir kontrol gerekmeden kontrol eder.
*Otomatik ateşleme kontrolü
*Programlanabilir tavlama ve delme geri sayacı, manuel müdahele mümkündür. Bir
sonraki parça için programlanan süreyi hatırlar.
*Plazma için delme, bekleme ve ateşleme geri sayacı
Manuel Veri Girişi :
*ESSI (ISO 6582) ve EIA(RS-274D) dillerini kullanarak parça programı girme ve
düzenleme
*Kayan parça program görüntüsü
*İndirilen programların kontrolde düzenlenmesi
*Operator bilgisi için yorum yazısının görüntülenmesi
CAD Yükleme :
*RS-232 bağlantı sayesinde bilgisayardan seri yükleme
*ESSI ve EIA programlarını kabul eder.
*Otomatik yeniden yükleme özelliği sınırsız uzunluktaki parçaların yüklenmesini sağlar.
*Dialog modu operatörün parçaları görme, seçme ve yüklemesine imkan verir.
*3.5 inç floppy disket sürücüsü sayesinde parça programı yükleme
Performans ve Operasyon Özellikleri :
*Dijital kontrollü programlanabilir kesme ve konumlama hızları(6.000 mm/dak)
*Hızların manuel olarak arttırılıp azaltılması
*İngiliz ve Metrik sistemde çalışabilmektedir
*ESSI ve EIA programlarını indirme & gönderme *33 adet hazır parametrik şekil ve grafik görüntüsü (ölçüleri girilerek değiştirilebilir ve bu
sayede 200 den fazla şekil türetilebilir.)
*3 değişik metod kullanarak çoğaltma işlemi yapar. (Düz - İç içe - Yuvalı)
*Parça programını aynalama, dereceli döndürme, ölçekli büyütme ve küçültme
*Kesim esnasında oluşabilecek hataların telafisi. Atlama durumunda geri dönme tekrar
başlama, programı kaydırma v.b.
*Plazma ve Oksijen kesimi için tam kontrol arayüzleri.
*64 adet parça program hafızası
*Tabaka hizalama özelliği (Kesim sehpası üzerine konulan plaka makinaya tanıtılarak
durumu belirtilir. Bu sayede tabakanın çevrilmesine yada paralel ayarlanmasına gerek yoktur.)
PROMOTION® XP PROFESSIONAL iCNC
Promotion iCNC Kontrol Windows XP sistemini endüstriyel sınıf PC de bütünleştiren çift
işlemcili bir sistemdir.
.Promotion Kontrol yazılımları standart Windows XP Professional uygulaması olarak çalışır.
.Promotion Kontrol uygulaması Windows XP için ilk ve tek tam özellikli CNC kontrolüdür.
.Promotion Kontrol doğru bir Windows yazılım uygulamasıdır ve sezgisel Windows "hisset"
ve "dokun" özelliğine sahiptir.
.Kesim programı oluşturmak noktala ve tıkla, program yükleme ise sürükle ve bırak kadar
kolay yapılır.
.Promotion Nest uygulaması DXF formatındaki CAD dosyalarını dönüştürmek için gerekli
olan tüm özellikleri içerir. Bu program operatörün özel bir programlama bilgisi ve becerisine
sahip olmadan bile rahatça programlama yapabilmesi için dizayn edilmiştir.
.Promotion kontrol uygulaması nesting programı ile otomatik şekil sıralama ve paylaşılabilir
tabaka stok veri bankasını içerir.
.Sıralama, köprüleme ve takım yolu tanıtma özellikleri yarı otomatik ve mühendislik
departmanının yapacağı önişlemleri ortadan kaldırır mertebede mükemmeldir.
.Aynı zamanda Promotion kontrol uygulaması makina kesim halindeyken bile eş değerli
olarak çalışır. Bu makina çalışırken dahi hesap makinası, word, ağ bağlantıları gibi
uygulamalarda bile çalışabileceğiniz manasına gelir.
.Ethernet arayüzü ile ağ bağlantısı standarttır. Bilgi aktarımı sizin ağınızdaki başka bir PC de
olduğu kadar kolaydır.
.Sürekli bağlantı imkanı veren tek CNC sistemidir.
Promotion® Kontrol Uygulamasının Anahtar Özellikleri:
.60 ın üzerinde hazır şekil.
.Şekilleri otomatik olarak CAD dosyalarından oluşturma.
.DXF, ESSI, EIA ve ROBO kodlarını okuyabilme.
.Kalıntı tabakalarda bile doğru otomatik sıralama.
.Sıralama, köprüleme ve takım yolu tanıtma.
.İstenilen yerde işleme toleransı ekleyebilme.
.Tabaka kullanımı için gelişmiş algoritma.
.Otomatik giriş ve çıkış.
.Giriş ve çıkışları düzenleme.
.Köprüleme sayesinde zincirleme kesim.
.Yarı otomatik tabaka hizalama.
.İngiliz ve metrik operasyon. .Tam hareket ve proses parametreleri kontrolü.
.Istenilen bir yazılımı yükleyebilme ve çalışabilme imkanı.
Opsiyonel Özellikler :
.Kalıntı tabaka stok yönetimi
.Otomatik torç konumlama
.V.b.

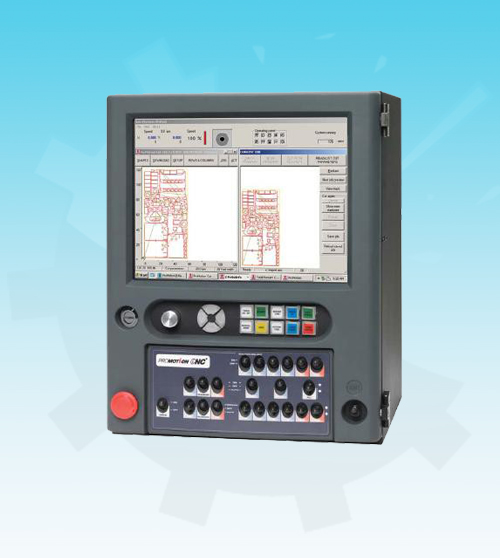

Promotion® iCNC -Kontrol
Retrofitler ve OEM ler için mükemmel bir anahtar çözüm.
.Geniş ve parlak 12" TFT SVGA yüksek çözünürlükte renkli yassı panel ekran işleme
esnasında bütün detayları görüntüler.
.Endüstriyel sınıf makine operasyon kontrol switchleri ergonomik olarak ekranın altına
yerleştirilmiştir.
.Manuel hareket için 8 pozisyonlu joystick ve hız oran ayarı için potansiyometre.
.Endüstriyel sınıf sürgülü klavye.
Otomatik Doğru Kesim Parametreleri:
.Promotion kontrol limitsiz adette kesim parametrelerinin saklanması için farklı kesim
metodlarında, farklı kalınlıklarda ve farklı malzemelerde kullanılmak üzere parametre
kütüphanesi içerir.
.Yanlış ayarlamadan dolayı kötü kalitede kesimlere son.
Çift Mikro İşlemci Sistemi
Paralel çalışan iki adet Intel Pentium sınıfı işlemciyi bulunduran Promotion iCNC basitçe
pazardaki en gelişmiş CNC kontrol ünitesi haline gelmiştir.
Kontrol İçerisindeki Yazılım :
.Windows XP yönetim sistemi ve bütün standart özellikleri.
.Promotion kontrol sistemi
Parametrik makro şekiller
Direkt Cad girişi (DXF)
EIA ve ESSI girişi
Doğru otomatik sıralama ve yeniden sıralama
Kalıntı tabaka stok yönetimi
Köprüleme ve zincirleme kesim patlatma adedini azaltır.
Anında istatistikler.
Uzaktan görüntülenme.
.Ofiste sıralama yapmak için opsiyonel ofis yazılımı mevcuttur. Ön Panel :
.12.1" TFT SVGA renkli yassı panel ekran.
.Sürgülü standart klavye.
.10 adet ışıklı kontrol butonu.
.Joystick.
.Hız potansiyometresi 0-100%
İç Donanım :
.Standart PC güç kaynağı.
.2 adet Endüstriyel Pentium III CPU 786 Mhz/64Mb.
.Ethernet arayüzü.
.Minimum 40 Gb hardisk.
.PC-104 kontrol işlemci kartı
.PC-104 3 eksenli hareket kontrol kartı.
.PC-104 giriş çıkış kartı.
.Servo sürüş sistemleri için çeşitli seçenekler.
Arka Yüz :
.Ana güç için çifte sigortalı giriş.
.37 pin giriş çıkış soketi.
.24 pin sürücü soketi.
.3 adet 9 pin encoder soketi.
.Standart RS-232 D9 soketi.
.Standart RJ-45 ethernet soketi.
.Standart PS2 mouse soketi.
.USB ara yüzü.
