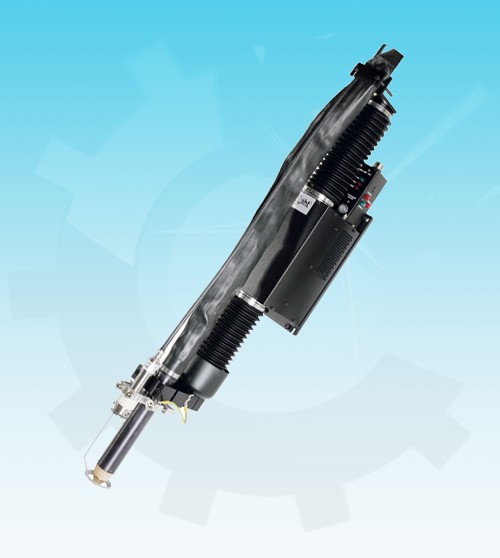

MSX 750
MSX 750 Sistemi
Kesme makineleri için Gümrükleme kontrolü
Meşale hırsızı ve en yüksek hassas kesim için otomatik temizleme kontrol garanti kalitesi.Sistem
düşey lineer tahrik ve kombine sensör / motor kontrolü tek bir kompakt ünite monte oluşur.
Ucuz bir çözüm için birçok uygulama.
Avantajları
Uzun vadeli istikrar için dayanıklı sensörler.
Buluntular parça dokunmadan Ring Elektrod ile pozisyon başlar.
Bağlayan hemen hemen tüm kesme makineleri için.
Manuel meşale hırsızı ve otomatik kontrol için farklı sistemler.
Hava plazma ve oksijenli kesme makineleri için.
Yüksek kesim kalitesi için maliyet etkin sistemi.

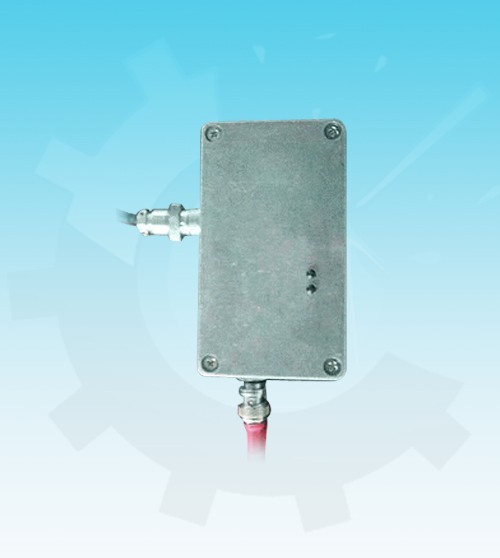

Cap 02
Cap02 çıkış sensör yüksekliği ile doğru orantılıdır. Çıkış PWM modu. küçük halka ile
algılama aralığı 7mm için 1 mm ve büyük halka ile algılama aralığı 5mm 30mm olduğunu .
İki ters pwm çıkışı 500 Hz % 10 % 90 vergi oranı ve kolayca RC filtresi ile analog sinyale
dönüştürmeniz altındadır , ancak elektrik gürültülü ortamlarda için pwm çıkışı kullanmak
daha iyi olurdu.
Gerçek mesafe , arama tablosu bu sinyal dönüştürmek için gereklidir.
Cihaz üzerinde herhangi bir ayar düğmesi ise, yazılım otomatik olarak veya oparator Kontrol
panelinden yüksekliği ayarlayabilirsiniz yükseklik gerekli ayarlayabilirsiniz.
Orada sensör kablosu için iki uyarı LED söndürmek ve çalışma plaka dokunuyor . Ayrıca
ERROR çıkışı sistemi durdurmak için kullanılabilir.

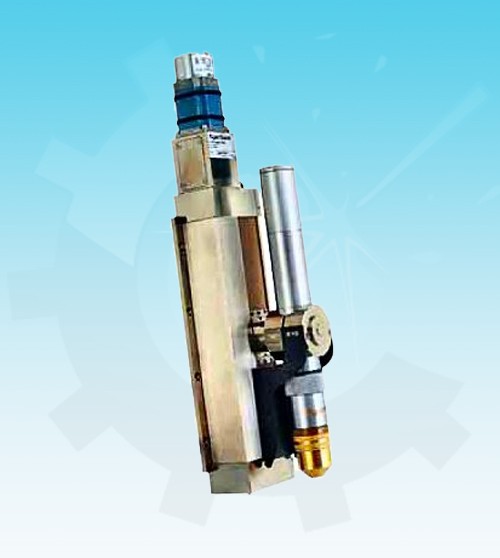

Command THC
Özellikler :
Superior height control
? The system will respond to arc voltage changes of less than 1 volt.
? Maximum speed of retract exceeds 200 ipm(5.0 m/min). Built-in Ohmic touchretract initial height sensing(IHS) feature ensures accurate, repeatable
initial piercing height settings.
? A work-clear feature senses the loss of Ohmic contact for accurate
positioning, even on thin, flexible sheet metal.
? Built-in motor-stall IHS feature is always active and serves as a back-up for
the Ohmic IHS, when cutting non-conductive material surfaces, such as painted
plate or underwater cutting.
? Rapid pull-back feature moves the torch away from the workpiece if a touch is
detected during cutting.*This collision avoidance feature will prevent
crashes such as workpieces that tip up or buckle.
? CNC-controlled arc voltage control can be disabled during cornering to keep
the torch from diving at corners. ? Over-voltage protection automatically eliminates "torch diving" during large,
out-oflimits arc voltage fluctuations; such as kerf crossings or cutting off
the edge of a plate.*
? Built-in, advance preflow reduces cycle time by allowing gas to preflow
during the IHS cycle.
? Optional breakaway is designed to reduce or eliminate damage to the torch due
to accidental collisions in all axis.
Flexible operation
? An optional operator control pendant with backlit liquid crystal display
allows easy system setup, operation and monitoring.
? Distances can employ inch or metric units.
? Programmable set points for cutting height via operator control pendant.
? Programmable delays for pierce time, machine motion acceleration time and
torch retract delay time.
? All features and parameters can be set remotely via RS422 serial interface,
for complete CNC control.
? System designed to work with any AC line input voltages currently available
worldwide.
? System diagnostics can be displayed or transferred to the CNC.
Optimized X-Y torch lifter station
? Advanced-technology, high-torque motor allows 50-pound(25 kg) load capacity.
? 8 inches(203 mm) active stroke.
? 200 ipm(5 m/min) maximum z-axis travel speed.
? Positioning resolution 0.001 inch(0.025 mm).
? Moving mechanical parts are protected from the environment by a Tefloncoated, fiberglass sealing band and a mechanized shield.
? Moving parts are dry lubricated; no oil lubrication is required.
? Non-contact/inductive, upper and lower-limit switches.
Maximum reliability
? Heavy duty, 100% duty cycle.
? Built-in power-up diagnostics.
? Backed by Hypertherm warranty: two years on all control modules, one year on
torch lifter station.
Sistem 2100 PCS
Plazma Kesme Makinası için otomatik Gümrükleme Denetim
PCS 2100 bir ARC gerilim plazma kesme makineleri için bazlı temizleme kontrol sistemidir.
Plazma klirensi kontrol sistemi PCS2100 otomatik olarak plazma meşale ve iş parçası arasındaki
mesafeyi kontrol eder.
PCS 2100 isteğe bağlı olarak oksijenli kesim plazma kesim için alternatif bir boşluk kontrolü sağlıyor.
iş parçası dokunarak Tactile ilk pozisyonu bulma ()
Bağlayan hemen hemen tüm kesme makineleri için
oksijenli ve kaliteli ince plazma tarz alternatif olarak kesme makineleri için

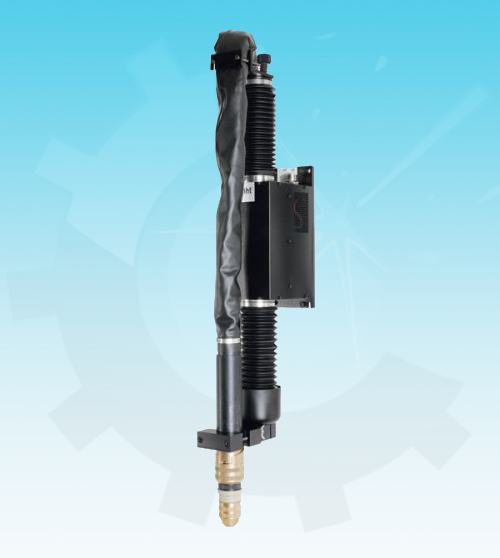

Sistem 3000 IHT
IHT 3000 yüksek devir hızı ile kesme meşale ve iş parçasının optimum kullanımı son derece hassas
rehberlik ayrılır. Bu uygun tüm köklü kesme makineleri için yeni ekipman yanı retrofi t. olarak onun
terminal veya merkezi CNC gelen ameliyat edilebilir. oksijenli ve plazma kesim ile alternatif kullanım
için IHT 3000 sunar seçenek.
Avantajları
Buluntular) pozisyon dokunsal (parçanın dokunmadan başlangıç veya meme Sensörü (touchless) ile
isteğe bağlı olarak.
Bağlayan hemen hemen tüm kesme makineleri için.
yüksek kaliteli ince plazma ve (Opsiyon tarz alternatif olarak oksijenli kesme makineleri) için.
Sistem yüksek son Kaliteli kesimler için.
CUTBUS ® hemen hemen tüm plazma kaynaklar bağlanır.
Yüksek kesim kalitesi için maliyet etkin sistemi.
